城鎮燃?xì)?/h3>

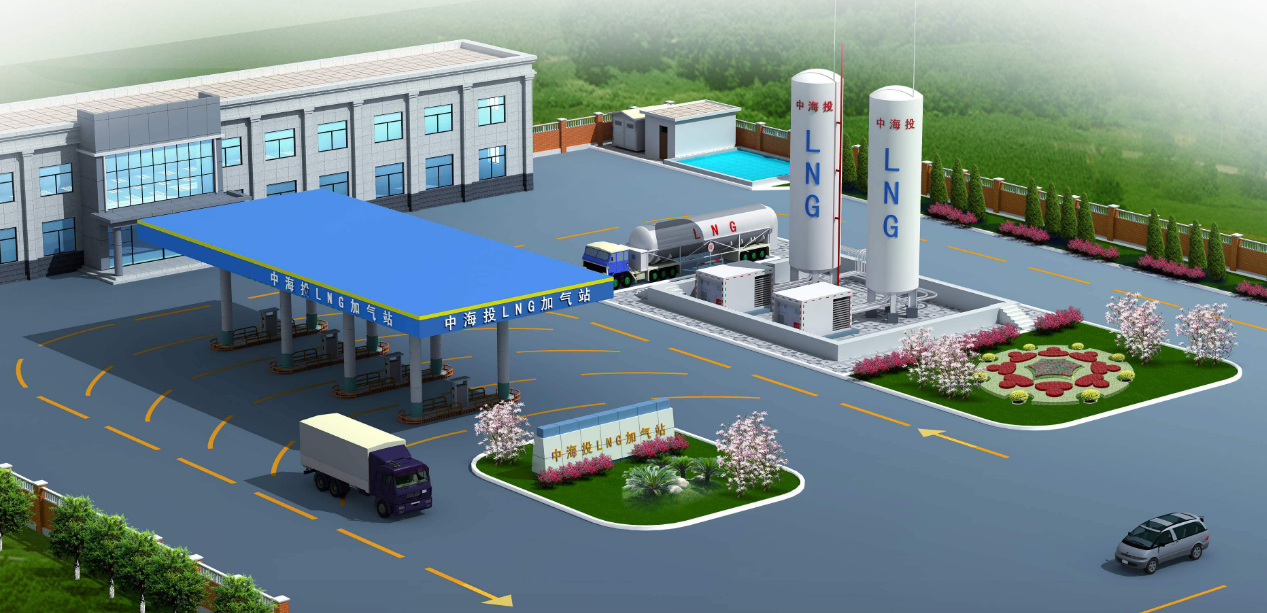

LNG加氣站
技術簡介
LNG加氣站工藝流程可分為卸車流程、加氣流程以及卸壓流程等三部分。
? 卸車流程
通過卸車增壓器將氣化后的氣態天然氣送入LNG槽車，增大槽車的氣相壓力，將槽車內的LNG壓入LNG儲罐。此過程需要給槽車增壓，卸完車后需要給槽車降壓，每卸一車LNG排出的氣體量約為180Nm3。
? 加氣流程
儲罐中的LNG通過泵加壓經流量計計量后由加注槍給汽車加氣。車載儲氣瓶為上進液噴淋式，加進去的LNG直接吸收車載氣瓶內氣體的熱量，使瓶內壓力降低，減少放空氣體，并提高了加氣速度。
? 卸壓流程
由于系統漏熱以及外界帶進的熱量，致使LNG氣化產生的氣體，會使系統壓力升高。當系統壓力大于設定值時，系統中的安全閥打開，釋放系統中的氣體，降低壓力，保證系統安全。
技術指標
? 適用LNG儲罐總?cè)莘e：60m3~180m3
